El dibujo ha sido, desde siempre, el lenguaje fundamental del arquitecto. Más allá de las herramientas digitales modernas, la capacidad de representar el espacio y las ideas gráficamente sigue siendo el pilar de la profesión. En este contexto, diversas técnicas de proyección han surgido a lo largo de la historia para ayudar a los diseñadores a comunicar sus visiones. Una de las más poderosas y versátiles es, sin duda, la axonometría.
A diferencia de la perspectiva cónica, que intenta emular la visión humana con puntos de fuga y la disminución del tamaño con la distancia, la axonometría pertenece a la familia de las proyecciones paralelas. Esta característica le otorga propiedades únicas que la hacen excepcionalmente valiosa en el ámbito técnico y conceptual del diseño arquitectónico.
¿Qué es la Axonometría y Cuáles Son Sus Propiedades Clave?
La axonometría es un sistema de representación gráfica que permite dibujar un objeto tridimensional en un plano bidimensional. Su nombre, que significa "medir a lo largo de ejes", ya nos da una pista de su naturaleza. La clave está en proyectar el objeto siguiendo líneas paralelas, lo que resulta en dos propiedades fundamentales:
- La escala del objeto representado no depende de su distancia al observador. Es como si el observador estuviera infinitamente lejos, eliminando la distorsión de tamaño asociada a la profundidad que vemos en una fotografía o una perspectiva cónica.
- Las líneas paralelas en la realidad se mantienen paralelas en su proyección axonométrica. Esta propiedad es crucial para mantener la proporción y la estructura geométrica del objeto sin distorsiones angulares significativas.
Estas propiedades permiten que un dibujo axonométrico muestre información de más de un lado de un objeto simultáneamente, ofreciendo una visión clara de su volumen y relaciones espaciales en una única imagen.
Los Beneficios de la Axonometría para los Arquitectos
Ahora, ¿cómo se traducen estas características en ventajas concretas para el trabajo diario de un arquitecto? La axonometría es una herramienta indispensable por varias razones:
Claridad Espacial y Conceptual
Uno de los mayores desafíos en arquitectura es comunicar una idea tridimensional compleja. La axonometría sobresale en esto. Al mostrar múltiples caras del objeto o edificio a la vez, permite una comprensión inmediata de la forma, el volumen y las relaciones espaciales internas o externas. Es ideal para:
- Explicar los principios detrás de un diseño.
- Transmitir ideas conceptuales rápidamente.
- Visualizar la interconexión de diferentes partes de un proyecto.
- Crear diagramas de funcionamiento o de montaje.

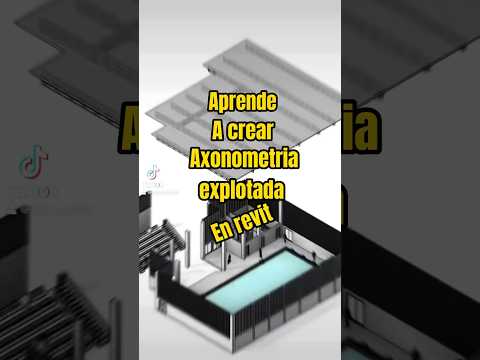

Su capacidad para presentar una vista "despiezada" o explosionada es particularmente útil para mostrar cómo se ensamblan los componentes de un edificio o cómo interactúan diferentes sistemas.
Precisión Técnica y Medición
Especialmente en el caso de la proyección isométrica, la axonometría ofrece una ventaja técnica significativa. Dado que la distorsión es uniforme y los ejes comparten una escala común, es posible tomar medidas directamente del dibujo. Esto la convierte en una herramienta valiosa para:
- Crear dibujos técnicos donde la proporción y la dimensión son críticas.
- Documentar procesos creativos con precisión geométrica.
- Facilitar la comunicación con ingenieros y constructores, quienes pueden confiar en las relaciones espaciales representadas.
Aunque no es una vista "realista" en el sentido fotográfico, su precisión geométrica la hace superior para ciertos fines técnicos.
Flexibilidad en la Representación
Existen varios tipos de proyecciones axonométricas (isométrica, dimétrica, trimétrica), cada una con ángulos y coeficientes de reducción distintos. Esto permite al arquitecto elegir la proyección que mejor destaque las características específicas del diseño. La posibilidad de rotar el objeto virtualmente para encontrar el ángulo de visión más revelador añade una capa de flexibilidad que no siempre está presente en otras técnicas.
Herramienta Histórica y Contemporánea
La axonometría no es una moda pasajera. Formalizada en el siglo XIX y adoptada con entusiasmo por movimientos modernistas como la Bauhaus y De Stijl en el siglo XX, tiene un linaje sólido en la historia del diseño. Hoy en día, sigue siendo una característica estándar en el software de diseño asistido por computadora (CAD) y otras herramientas de computación visual, demostrando su relevancia continua en la práctica arquitectónica moderna.
Tipos Principales de Proyección Axonométrica
La axonometría se clasifica generalmente según los ángulos que forman los ejes proyectados y la relación de escorzo entre ellos. Los tres tipos principales, cuando la proyección es ortogonal, son:
- Isométrica: Los tres ejes aparecen con el mismo escorzo (misma escala) y forman ángulos de 120° entre sí. Es la más utilizada por su facilidad de medición y construcción uniforme.
- Dimétrica: Dos de los tres ejes aparecen con el mismo escorzo, mientras que el tercero tiene una escala diferente. Los ángulos entre ejes varían.
- Trimétrica: Los tres ejes aparecen con escorzos desiguales, y los ángulos entre ellos son todos diferentes. Es la menos común en la práctica arquitectónica estándar.
Además de las ortogonales, existen proyecciones axonométricas oblicuas, como la perspectiva caballera (donde una cara es paralela al plano de proyección y se dibuja en verdadera magnitud) y la perspectiva militar (una caballera donde la planta se dibuja en verdadera magnitud).
Comparativa Simplificada de Técnicas de Proyección
| Técnica | Tipo de Proyección | Realismo Visual | Precisión Métrica Directa (Generalmente) | Comunicación Espacial |
|---|---|---|---|---|
| Axonometría (Isométrica) | Paralela | Bajo (No simula ojo humano) | Alta | Excelente (Volumen, relaciones) |
| Perspectiva Cónica | Cónica | Alto (Simula ojo humano) | Baja | Moderada (Depende del punto de vista) |
| Proyección Ortogonal (Planta, Alzado) | Paralela | Nulo (Vistas 2D) | Alta | Limitada (Requiere múltiples vistas) |
Esta tabla destaca cómo la axonometría ocupa un lugar único, priorizando la claridad espacial y la precisión técnica sobre el puro realismo visual.
Procedimientos de Dibujo Axonométrico
El dibujo axonométrico, ya sea manual o digital, requiere un enfoque metódico. En el dibujo manual, se emplean herramientas tradicionales como escuadras y cartabones para trazar los ejes con los ángulos deseados (por ejemplo, 30°-30° para la isométrica) y mantener las líneas paralelas. Se aplican coeficientes de reducción si el tipo de axonometría lo requiere.
El dibujo a mano alzada en axonometría es también una técnica valiosa para esbozar ideas rápidamente, manteniendo proporciones relativas incluso sin mediciones exactas. En el ámbito digital, el software CAD automatiza gran parte de este proceso, permitiendo generar vistas axonométricas de modelos 3D con facilidad.
Preguntas Frecuentes sobre Axonometría
¿Es la axonometría una forma de perspectiva?
Sí, es un tipo de perspectiva, pero específicamente una perspectiva paralela, a diferencia de la perspectiva cónica que utiliza puntos de fuga.
¿La axonometría muestra cómo se verá realmente un edificio?
No, la axonometría no simula la percepción visual humana. Muestra el objeto con una escala uniforme independientemente de la distancia, lo que no ocurre en la realidad ni en una fotografía.
¿Cuál es el tipo de axonometría más útil para planos técnicos?
La proyección isométrica es generalmente la más útil para planos técnicos debido a su escala uniforme en los tres ejes, lo que permite tomar medidas directamente del dibujo.
¿Puedo dibujar axonometría a mano?
Absolutamente. La axonometría manual es una habilidad fundamental y una excelente manera de desarrollar la comprensión espacial y conceptual de un diseño.
¿Se sigue usando la axonometría con el software moderno?
Sí, la axonometría es una característica estándar en la mayoría del software de modelado y dibujo 3D, y sigue siendo ampliamente utilizada para diagramas, presentaciones y dibujos técnicos.
Conclusión
La axonometría es mucho más que una simple técnica de dibujo; es un modo de pensar y comunicar el espacio. Su capacidad para ofrecer claridad, precisión técnica y un potente medio para el diseño conceptual la convierte en una herramienta esencial en el arsenal de cualquier arquitecto, desde los bocetos iniciales a mano alzada hasta las complejas representaciones digitales. Entender y dominar la axonometría potencia la capacidad del arquitecto para visualizar, desarrollar y comunicar sus ideas arquitectónicas de forma efectiva y convincente.
