El mundo que nos rodea está lleno de principios físicos que, aunque invisibles, dictan el funcionamiento de innumerables máquinas y sistemas. Uno de los más intrigantes y poderosos es el Principio de Pascal, una ley fundamental de la mecánica de fluidos que explica cómo la presión se transmite a través de un líquido y, lo que es más sorprendente, cómo puede utilizarse para amplificar una fuerza.
Imagina que puedes levantar un coche pesado con el simple esfuerzo de tu mano. Esto no es magia, es física, y se basa directamente en la genialidad de Blaise Pascal. Comprender cómo se aplica la fuerza en este principio nos abre la puerta a entender desde el funcionamiento de los frenos de tu coche hasta las enormes máquinas que levantan toneladas en un taller mecánico.
¿Qué es el Principio de Pascal?

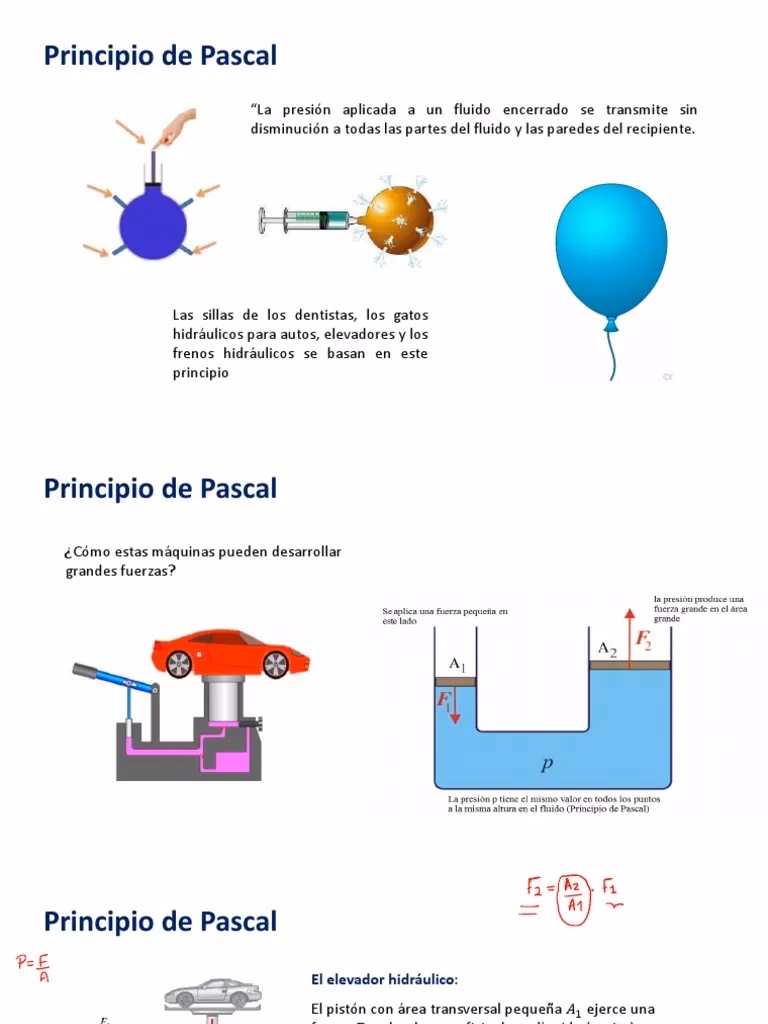

El principio, formulado por Blaise Pascal en el siglo XVII, establece que cuando se ejerce presión sobre un fluido incompresible (como el agua o el aceite) contenido en un recipiente cerrado, esta presión se transmite con igual intensidad a todos los puntos del fluido y a las paredes del recipiente que lo contienen. En otras palabras, la presión aplicada en un punto de un fluido se propaga uniformemente por todo el volumen del fluido.
Esta transmisión uniforme de la presión es la clave. Si aplicas una presión en un área pequeña, esa misma presión aparece en todas partes dentro del fluido. Si en otra parte del recipiente hay un área mayor sobre la que actúa esta presión, la fuerza resultante sobre esa área mayor será proporcionalmente mayor.
La Prensa Hidráulica: La Aplicación Fundamental

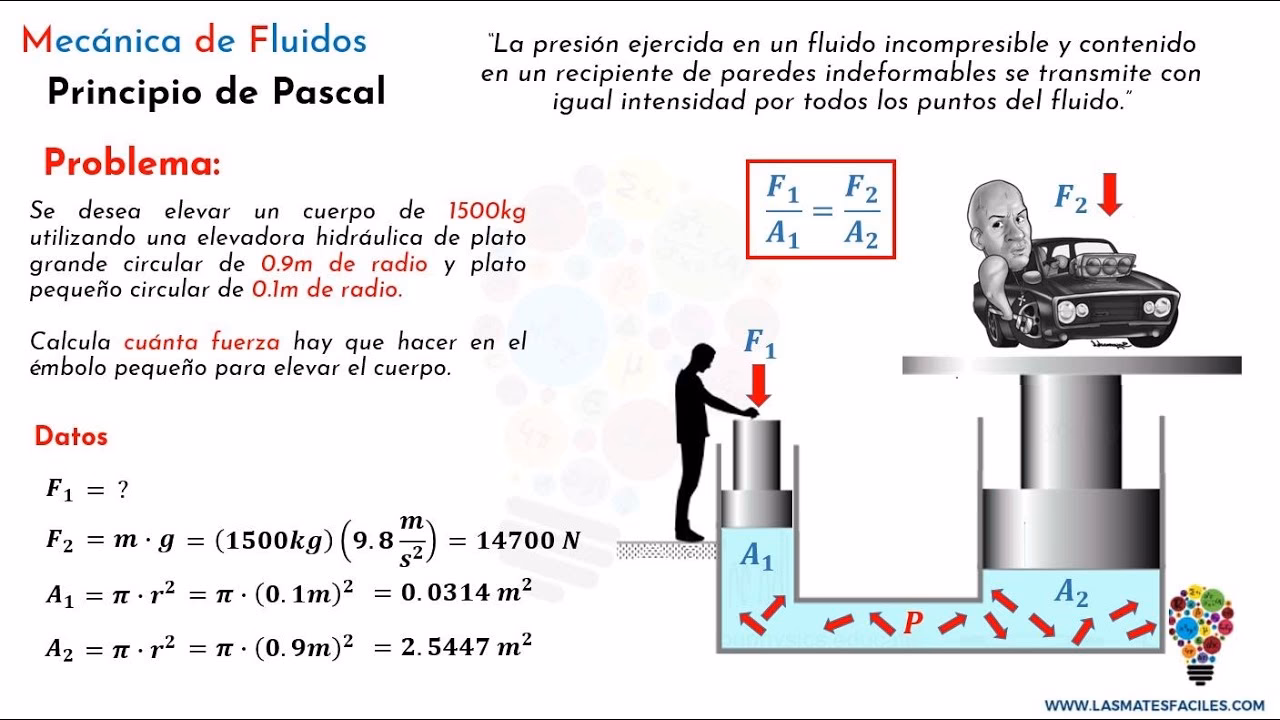

La aplicación más icónica y fundamental del Principio de Pascal es la prensa hidráulica, patentada por Joseph Bramah en 1795. Este dispositivo simple pero increíblemente efectivo permite amplificar una fuerza aplicada. Consiste, en esencia, en dos cilindros de diferente sección transversal, comunicados entre sí por un conducto y completamente llenos de un fluido (generalmente aceite hidráulico).
En cada cilindro hay un pistón o émbolo que está en contacto con el fluido. Si aplicamos una fuerza F₁ sobre el émbolo de menor sección (Área A₁), generamos una presión p₁ sobre el fluido en ese punto. Según el Principio de Pascal, esta presión p₁ se transmite instantáneamente y sin disminución a todos los puntos del fluido, incluyendo la base del émbolo de mayor sección (Área A₂). Por lo tanto, la presión p₂ que actúa sobre el émbolo grande es igual a la presión p₁ aplicada sobre el émbolo pequeño: p₁ = p₂.
La presión se define como fuerza por unidad de área (p = F/A). Si p₁ = F₁/A₁ y p₂ = F₂/A₂, entonces, como p₁ = p₂, tenemos que F₁/A₁ = F₂/A₂. Reorganizando esta ecuación, obtenemos la relación entre las fuerzas:
F₂ = F₁ * (A₂ / A₁)
Esta fórmula es la magia de la prensa hidráulica. Si el área A₂ es mucho mayor que el área A₁, entonces la fuerza F₂ ejercida sobre el émbolo grande será mucho mayor que la fuerza F₁ aplicada sobre el émbolo pequeño. La relación de amplificación de la fuerza es directamente proporcional a la relación de las áreas de los émbolos.
Conservación de la Energía
Es importante notar que, aunque la fuerza se amplifica, la energía se conserva. Esto se logra a través de la distancia que se desplazan los émbolos. Cuando se empuja el émbolo pequeño una cierta distancia, el volumen de fluido desplazado se mueve hacia el cilindro grande. Como el área del émbolo grande es mayor, el mismo volumen de fluido solo hará que el émbolo grande se mueva una distancia menor. Específicamente, la distancia que se desplaza el pistón pequeño es menor que la distancia que se desplaza el pistón grande. Esto asegura que el trabajo realizado (Fuerza x Distancia) en ambos lados del sistema sea igual, cumpliendo con el principio de conservación de la energía.
Demostraciones Prácticas del Principio
Las descripciones de montajes con jeringuillas de distinto tamaño son excelentes ejemplos para visualizar el Principio de Pascal y la amplificación de fuerza:
Montaje Fig. 1 (Jeringuillas pequeñas iguales): Si colocamos una pesa de 500 g (que ejerce una fuerza debida a su peso) sobre el émbolo de dos jeringuillas pequeñas idénticas conectadas por un tubo, y otra pesa de 500 g sobre la otra jeringuilla, la presión ejercida por ambas pesas es la misma (misma fuerza sobre misma área). No hay movimiento neto porque las fuerzas están equilibradas.
Montaje Fig. 2 (Jeringas de distinto tamaño): Aquí es donde se manifiesta la amplificación. Si ponemos una pesa de 500 g sobre el émbolo de la jeringuilla pequeña (Área A₁) y una pesa de 500 g sobre el émbolo de la jeringa grande (Área A₂), y el sistema está lleno de fluido, observaremos que la pesa sobre la jeringa grande se eleva lentamente. La pequeña fuerza de 500 g aplicada sobre el área pequeña A₁ genera una presión que, al actuar sobre el área grande A₂, produce una fuerza F₂ mayor que 500 g, suficiente para vencer ligeramente el peso de la pesa grande y moverla.
Variación 1 (Jeringuillas pequeñas con diferentes pesas): Si en dos jeringuillas pequeñas iguales conectadas ponemos 500 g en una y 1000 g en la otra, la pesa de 500 g se elevará. La presión ejercida por los 1000 g es mayor (doble fuerza sobre la misma área), y esta presión se transmite a la otra jeringuilla, generando una fuerza de 1000 g sobre su émbolo, superando los 500 g que hay encima.
Variación 2 (Jeringuilla pequeña con 500 g y grande con 1000 g): Similar al Montaje Fig. 2, pero con más peso en el émbolo grande. Poner 500 g en la jeringuilla pequeña y 1000 g en la jeringa grande (Fig. 2) resulta en que la pesa de 500 g eleva lentamente la de 1000 g. Esto demuestra que la relación de áreas (A₂/A₁) es tal que la fuerza amplificada (F₂) generada por los 500 g aplicados en A₁ es mayor que 1000 g, permitiendo el movimiento. Si la relación de áreas A₂/A₁ fuera 3, por ejemplo, una fuerza de 500 g generaría una fuerza de 1500 g en el émbolo grande.
El Barril de Pascal (Anécdota Histórica)
Aunque posiblemente apócrifo, el experimento del "Barril de Pascal" es una vívida ilustración del principio. Se cuenta que Pascal insertó un tubo vertical largo en un barril lleno de agua. Al verter una pequeña cantidad de agua en el tubo, la presión hidrostática en el fondo del tubo (debida a la altura de la columna de agua) se transmitió a todo el fluido en el barril. Debido a la gran área de las paredes del barril, incluso una presión relativamente baja multiplicada por esa gran área generó una fuerza total tan inmensa que hizo estallar el barril. Esto subraya cómo la presión, aunque dependiente de la altura en un fluido bajo gravedad, se transmite lateralmente con igual intensidad, y cómo esa presión, actuando sobre una gran área, puede generar una fuerza total considerable.
Aplicaciones Cotidianas del Principio de Pascal
El Principio de Pascal no es solo un concepto de laboratorio; está presente en muchos dispositivos que usamos a diario o que son cruciales en la industria:
- Frenos Hidráulicos: Cuando pisas el pedal de freno de un coche, ejerces una pequeña fuerza sobre un pistón en el cilindro maestro. Esta fuerza genera una presión en el líquido de frenos que se transmite por las tuberías a los cilindros de las ruedas. Allí, esta misma presión actúa sobre pistones más grandes, generando una fuerza mucho mayor que aprieta las pastillas contra los discos (o las zapatas contra los tambores), deteniendo el vehículo.
- Elevadores Hidráulicos: Ampliamente utilizados en talleres mecánicos, muelles de carga y construcción para levantar vehículos o cargas pesadas.
- Gatos Hidráulicos: Los pequeños gatos que se usan para cambiar un neumático en un coche o los enormes gatos para levantar camiones o estructuras pesadas funcionan mediante este principio.
- Máquinas Compactadoras: Utilizan cilindros hidráulicos para generar las grandes fuerzas necesarias para compactar residuos o materiales.
- Dirección Asistida Hidráulica: Ayuda al conductor a girar el volante con menos esfuerzo.
El Elevador Hidráulico: Un Ejemplo Detallado
El elevador hidráulico es quizás uno de los ejemplos más claros y útiles de la aplicación del Principio de Pascal. Permite levantar de manera segura vehículos livianos hasta maquinaria pesada con una fuerza aplicada relativamente pequeña.
Su funcionamiento se basa precisamente en la prensa hidráulica. Un motor eléctrico (o a veces manual) bombea fluido hidráulico desde un depósito a un cilindro de menor diámetro. La presión generada en este cilindro se transmite a través del fluido a un cilindro de mayor diámetro, conectado a la plataforma o brazos que sostienen el vehículo. La gran área del pistón en el cilindro grande permite que la presión, multiplicada por esta área, genere una fuerza ascendente suficiente para levantar el peso del vehículo.
Para bajar el elevador, simplemente se abre una válvula que permite que el fluido regrese al depósito. La gravedad hace el trabajo de bajar la plataforma o los brazos mientras el fluido fluye de vuelta.
Tipos Comunes de Elevadores Hidráulicos
Existen varios tipos de elevadores hidráulicos, diseñados para diferentes capacidades y usos:
| Tipo de Elevador | Descripción | Uso Principal | Capacidad Típica |
|---|---|---|---|
| 2 Columnas | Dos postes verticales con brazos ajustables que sujetan el vehículo por los puntos de elevación del chasis. Permiten acceso libre a la parte inferior. | Vehículos livianos y medianos (coches, furgonetas pequeñas). Talleres generales. | Hasta 4-5 toneladas |
| 4 Columnas | Cuatro postes que soportan dos rampas sobre las que se estaciona el vehículo. Más estables para vehículos largos o pesados. A menudo usados para alineación o almacenamiento. | Vehículos pesados (camiones, furgonetas grandes), alineación, almacenamiento a largo plazo. | Hasta 20 toneladas o más |
| 6 Columnas | Similar a los de 4 columnas pero con soporte adicional, ideales para vehículos extremadamente largos o pesados. | Vehículos muy largos o pesados (autobuses, camiones articulados). | Hasta 10 toneladas por columna (60+ toneladas total) |
| De Tijera | Mecanismo plegable en forma de 'X' (tijera) que levanta una plataforma. Son más compactos y pueden ser portátiles o empotrados. | Vehículos de menor peso (coches, motocicletas), trabajos de neumáticos, frenos, chapa. | Hasta 3-5 toneladas (vehículos), menor para motocicletas |
La elección del elevador adecuado depende del tipo y peso de los vehículos que se manejarán, así como del espacio disponible en el taller.
Preguntas Frecuentes sobre el Principio de Pascal
¿Por qué el fluido debe ser incompresible?
El principio se basa en la transmisión uniforme de la presión. Si el fluido fuera compresible (como un gas), parte de la energía aplicada se usaría para comprimir el fluido en lugar de transmitir la presión. En un fluido incompresible, la presión se transmite casi instantáneamente a través de todo el volumen.
¿La fuerza se crea a partir de nada?
No, la fuerza no se crea de la nada. Se amplifica. La energía se conserva porque la distancia que se desplaza el émbolo de entrada es mayor que la distancia que se desplaza el émbolo de salida (el que levanta la carga). Menor fuerza aplicada sobre una mayor distancia resulta en una mayor fuerza actuando sobre una menor distancia. El trabajo (Fuerza x Distancia) es teóricamente el mismo, menos las pérdidas por fricción.
¿Qué tipos de fluidos se usan comúnmente en sistemas hidráulicos?
Generalmente se utilizan aceites hidráulicos. Estos fluidos están diseñados para ser relativamente incompresibles, lubricar las partes móviles, resistir cambios de temperatura y prevenir la corrosión.
¿Cuál es la principal ventaja de usar sistemas hidráulicos?
La principal ventaja es la capacidad de generar fuerzas muy grandes con componentes relativamente pequeños y con una fuerza de entrada mínima. También permiten un control muy preciso del movimiento y son muy eficientes en la transmisión de potencia.
En resumen, el Principio de Pascal es una piedra angular de la física que ha permitido el desarrollo de tecnologías esenciales en la industria y la vida cotidiana. La capacidad de transmitir y amplificar la presión en fluidos incompresibles es lo que impulsa desde los sencillos frenos de tu bicicleta (si son hidráulicos) hasta las complejas máquinas de elevación en un puerto marítimo. Es un recordatorio de cómo los principios básicos de la naturaleza pueden ser aprovechados para realizar tareas que de otro modo serían imposibles para la fuerza humana.
