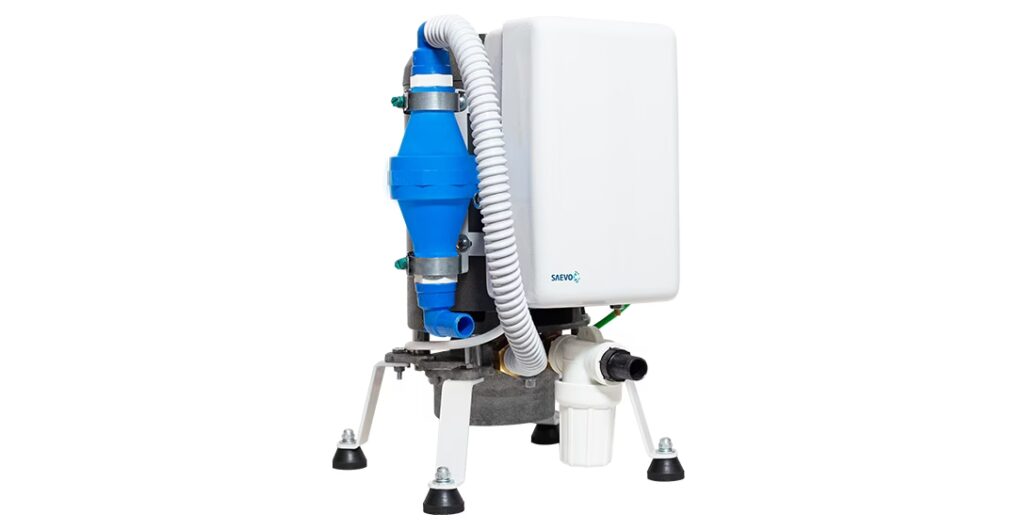

Las bombas de vacío son componentes esenciales en una vasta gama de aplicaciones, desde el envasado de alimentos y bebidas hasta procesos químicos complejos, metalurgia y la investigación científica en laboratorios. Su función principal es reducir la presión dentro de un volumen cerrado, creando un vacío parcial o total que permite llevar a cabo operaciones que no serían posibles en condiciones atmosféricas normales. Dada su importancia crítica, cualquier fallo o disminución en el rendimiento de una bomba de vacío puede tener un impacto significativo en la eficiencia, la calidad del producto y los costos operativos. Por ello, comprender cómo diagnosticar a tiempo los problemas es fundamental para garantizar la continuidad y optimizar la vida útil del equipo.
Identificando Problemas Comunes en tu Bomba de Vacío
Detectar una falla en una bomba de vacío a menudo se basa en la observación de cambios en su comportamiento habitual. Prestar atención a ciertas señales puede ayudarte a diagnosticar un problema antes de que cause una parada total del equipo. Aquí te presentamos los indicadores más comunes de que algo no va bien:
1. Aumento del Ruido
Una bomba de vacío que de repente se vuelve ruidosa, o que emite sonidos diferentes a los que produce normalmente, es una clara señal de advertencia. El ruido atípico puede ser un indicio de desgaste interno significativo. Con el tiempo y el uso constante, las partes móviles dentro de la bomba pueden sufrir desgaste. Componentes como los rodamientos, los diafragmas, las placas de las válvulas o los sellos pueden deteriorarse. Un incremento en el ruido de los rodamientos puede sugerir que requieren lubricación o reemplazo. Ruidos metálicos o de fricción podrían indicar que hay contacto entre partes que no deberían tocarse, posiblemente debido a desgaste o desalineación. Un ruido como de aire fugándose puede señalar problemas con los sellos o las válvulas. Si bien el reemplazo de diafragmas, placas de válvulas o sellos suele ser un mantenimiento relativamente sencillo, los ruidos provenientes de rodamientos o el motor pueden requerir reparaciones más complejas y costosas. Es crucial investigar la fuente del ruido tan pronto como se detecte para evitar daños mayores.
2. Tiempos de Proceso Extendidos
Una de las funciones primordiales de una bomba de vacío es alcanzar y mantener un nivel de vacío específico en un tiempo determinado. Si notas que los procesos que dependen del vacío tardan significativamente más en completarse que antes, esto es un fuerte indicador de que el rendimiento de la bomba ha disminuido. La causa más común de esta pérdida de eficiencia es la entrada de suciedad, polvo, humedad u otros contaminantes en el sistema de vacío o en las válvulas de la bomba. Estos contaminantes pueden obstruir pasajes, afectar el sellado de las válvulas o desgastar las partes internas, reduciendo la capacidad de la bomba para evacuar el aire y los gases eficientemente. Si se detectan tiempos de proceso extendidos, es necesario realizar una limpieza profunda de la bomba y el sistema conectado. Además, es vital revisar y, si es necesario, reemplazar los filtros de entrada y salida para evitar que nuevos contaminantes entren en el sistema. Ignorar este síntoma puede llevar a un deterioro progresivo y eventual fallo del equipo.
3. Sobrecalentamiento Constante
Una bomba de vacío genera calor durante su funcionamiento normal, pero un calentamiento excesivo y constante no es algo que deba ignorarse. El sobrecalentamiento puede ser difícil de diagnosticar porque sus causas son variadas. Podría deberse a un motor defectuoso que está trabajando más de lo necesario, a que la bomba se está utilizando en una aplicación para la que no es adecuada (por ejemplo, bombeando gases o vapores que no puede manejar eficientemente), o a una ventilación deficiente. Una acumulación excesiva de calor puede dañar sellos, rodamientos y el motor mismo. Al solucionar problemas de sobrecalentamiento, lo primero es verificar las aberturas de ventilación de la bomba. Asegúrate de que no estén bloqueadas por polvo, suciedad o que la bomba no esté ubicada demasiado cerca de otro objeto que impida la circulación de aire. Si la bomba utiliza refrigeración por agua, verifica el flujo y la temperatura del agua. Si la ventilación es adecuada y el problema persiste, podría ser necesario evaluar el motor o revisar si la carga de trabajo de la bomba es compatible con sus especificaciones.
4. La Bomba de Vacío No Enciende
Si tu bomba de vacío simplemente no arranca al intentar encenderla, el problema podría ser eléctrico. Un punto de partida sencillo es verificar los fusibles. Los fusibles están diseñados para proteger el equipo de sobrecargas eléctricas y pueden quemarse si hay un pico de voltaje o un problema interno. Si encuentras un fusible quemado y la bomba funciona correctamente después de reemplazarlo, es posible que hayas resuelto el problema. Sin embargo, si los fusibles se queman de manera recurrente, esto sugiere un problema subyacente más serio. Podría haber un problema con la fuente de alimentación, como un voltaje inestable o incorrecto, o quizás la bomba está intentando operar con un voltaje que es demasiado alto para sus especificaciones, lo que causa que los fusibles se quemen repetidamente para proteger el motor. En casos persistentes, puede ser necesario revisar el motor de arranque o contactar a un electricista calificado o un técnico especializado en bombas de vacío.
5. Arranques Lentos o Paradas Inesperadas
Una bomba de vacío que arranca lentamente o que se detiene de manera inesperada durante la operación puede estar experimentando dificultades para mover el gas a través del sistema. Las causas más comunes de arranques lentos o paradas incluyen bloqueos o restricciones en la línea de entrada o salida de la bomba. Un filtro de entrada obstruido, una válvula cerrada accidentalmente, o acumulación de condensado o partículas en las tuberías pueden dificultar el flujo del gas. Verifica que todas las válvulas estén abiertas y que no haya obstrucciones visibles. Si no hay restricciones en el flujo, el problema podría residir en el motor de la bomba. Un motor dañado o debilitado puede no tener la fuerza suficiente para superar la presión inicial y comenzar a bombear de manera efectiva. El uso de la bomba en una aplicación incorrecta, como intentar generar un vacío demasiado profundo rápidamente o manejar una presión adicional inesperada en la salida, también puede sobrecargar el motor y causar arranques lentos o paradas. Esta sobrecarga puede, a su vez, provocar que los fusibles se quemen o dañar permanentemente el motor o su sistema de arranque.
Tipos de Bombas de Vacío y sus Características
Entender los diferentes tipos de bombas de vacío y sus principios de funcionamiento es útil no solo para seleccionar la bomba adecuada para una aplicación, sino también para diagnosticar problemas, ya que ciertos fallos son más comunes en tecnologías específicas. El vacío se utiliza en una amplia gama de procesos industriales como el envasado, embotellado, secado, extracción de gases, y muchos más. Para lograr y mantener este vacío, se emplean bombas industriales que crean, mejoran y sostienen los niveles de presión requeridos. Existen numerosos tipos de bombas de vacío, cada una con sus propias características, beneficios y rangos de operación. La elección de una u otra depende de los requisitos específicos del proceso, incluyendo el nivel de vacío necesario, el tipo de gas a bombear, la presencia de vapores o partículas, y consideraciones de costo y mantenimiento.
El principio de funcionamiento básico de una bomba de vacío industrial es siempre el mismo: extraer aire y moléculas de otros gases de un espacio cerrado para reducir la presión y crear un vacío parcial o completo. A medida que la presión disminuye, se vuelve progresivamente más difícil eliminar las moléculas restantes, dejando siempre una cierta densidad de gas residual. Un sistema de vacío debe ser capaz de operar en un rango de presión muy amplio, que puede variar desde la presión atmosférica (alrededor de 1000 mBar) hasta rangos extremadamente bajos (< 10-12 mBar). Para cubrir este vasto rango, se utilizan diferentes tecnologías de bombas, a menudo combinadas en serie para alcanzar los niveles de vacío deseados.
Rangos de Vacío
Los sistemas de vacío industrial se clasifican comúnmente en los siguientes rangos de presión:
| Rango de Vacío | Presión (mBar) | Densidad de Moléculas (moléculas por cm³) |
|---|---|---|
| Bajo vacío | 300 – 1 | 10¹⁹ – 10¹⁶ |
| Medio vacío | 1 – 10⁻³ | 10¹⁶ – 10¹³ |
| Alto vacío | 10⁻³ – 10⁻⁷ | 10¹³ – 10⁹ |
| Ultra alto vacío | 10⁻⁷ – 10⁻¹² | 10⁹ – 10⁴ |
| Alto vacío extremo | < 10⁻¹² | < 10⁴ |
La densidad de gas residual tolerable depende de la aplicación. Para algunas, un bajo vacío es suficiente, mientras que otras requieren un vacío extremadamente alto con una densidad molecular mínima. Diferentes tipos de bombas están diseñadas para operar eficientemente dentro de estos rangos.
Principales Tecnologías de Bombas de Vacío
Bomba de Vacío de Paletas Rotativas
Son quizás el tipo más común, operando en rangos de bajo y medio vacío. Consisten en un rotor excéntrico con paletas que se deslizan radialmente dentro de un estator cilíndrico. A medida que el rotor gira, las paletas se extienden por fuerza centrífuga o resortes, creando cámaras de volumen variable. El gas entra en una cámara en expansión, es atrapado a medida que la cámara se reduce, comprimiéndolo, y luego expulsado por la salida. Pueden ser lubricadas con aceite (ofreciendo mejor sellado, vacío máximo más bajo, lubricación, enfriamiento y protección contra la corrosión) o secas (sin aceite, menor mantenimiento, menor riesgo de contaminación). Se utilizan en procesos químicos, farmacéuticos, envasado, procesamiento de alimentos e industria maderera.
Bomba de Vacío de Tornillo
Estas bombas funcionan en seco y son muy eficientes para bajo, medio e incluso alto vacío. Utilizan dos rotores paralelos en forma de tornillo que giran sin contacto dentro de una carcasa. El gas es atrapado entre las roscas y transportado axialmente hacia la salida a medida que los tornillos giran. Destacan por su funcionamiento en seco, alta eficiencia, bajo nivel de ruido y fácil mantenimiento. Son ideales para procesos de fabricación industrial, recubrimiento, secado, hornos industriales y procesamiento de alimentos.
Bomba de Vacío de Pistón Lineal
Operan en bajo y medio vacío. Un pistón se mueve dentro de un cilindro impulsado por un electroimán. El pistón actúa tanto como motor como elemento de bombeo. Son conocidas por su operación silenciosa, sin vibraciones, fácil mantenimiento y larga vida útil, siendo versátiles para diversas aplicaciones que no requieren vacío profundo.
Bomba de Vacío de Anillo Líquido
Similares en concepto a las de paletas, pero las paletas son parte del rotor y agitan un anillo de líquido (generalmente agua) dentro de una carcasa excéntrica. El líquido forma un sello que crea las cámaras de compresión. Son robustas, tolerantes a la entrada de líquidos y partículas, y operan en bajo vacío. Son comunes en la industria química, petrolífera y gasística, tratamiento de aguas y aplicaciones aeroespaciales.
Bomba de Vacío de Garra o Uña
Funcionan en seco y operan en bajo vacío. Dos rotores con forma de garra giran en direcciones opuestas sin contacto. El gas es atrapado entre las garras y la carcasa, transportado y comprimido hacia la salida. Son conocidas por su bajo desgaste, sostenibilidad ambiental, capacidad para operar en condiciones adversas y eficiencia a bajo coste. Se usan ampliamente en la industria de bebidas, médica, farmacéutica, papelera, maderera y alimentaria.
Bomba de Vacío de Roots (Booster)
No pueden operar directamente desde la presión atmosférica; requieren una bomba de "avance" (como una de paletas rotativas, tornillo o anillo líquido) para reducir la presión inicial. Son bombas de desplazamiento positivo que utilizan dos lóbulos contrarrotantes para aumentar la velocidad de bombeo y mejorar el vacío máximo alcanzable por la bomba primaria. Son robustas, ofrecen altas velocidades de bombeo y son esenciales para alcanzar medio y alto vacío en sistemas complejos. Se usan en aplicaciones industriales, láser, metalurgia, sistemas de aspiración centralizada y semiconductores.
Bomba de Vacío de Canal Lateral (Soplante)
Utilizan un impulsor montado directamente en el eje del motor que gira dentro de una carcasa con un canal lateral. El gas entra, el impulsor le transmite velocidad en la dirección de rotación y la fuerza centrífuga lo acelera hacia afuera, aumentando la presión. Pueden generar vacíos más altos que otras bombas de tamaño similar y están diseñadas para operación continua. Son útiles para bombear gases a distancia o a través de tuberías pequeñas, incluso en la industria gasística, química o petrolífera.
Bombas de Vacío de 1 Etapa vs. 2 Etapas
Una distinción importante en el diseño de las bombas de vacío, particularmente en las de desplazamiento positivo como las de paletas rotativas, es si son de una o dos etapas. Esta característica afecta directamente el nivel de vacío que pueden alcanzar y su complejidad.
La diferencia fundamental reside en el número de cámaras de compresión o etapas de bombeo por las que pasa el gas antes de ser expulsado a la atmósfera.
Un sistema de vacío de 1 etapa utiliza una sola bomba con una única etapa de compresión. El gas entra en la bomba, es comprimido y expulsado a la atmósfera en un solo paso. Este diseño es más sencillo, lo que generalmente lo hace más rentable y fácil de mantener. Sin embargo, su capacidad para alcanzar presiones muy bajas (vacío profundo) es limitada. Son adecuadas para aplicaciones que requieren un vacío bajo a moderado, como envasado básico, desgasificación o configuraciones de laboratorio sencillas donde no se necesitan niveles de vacío extremadamente bajos.
Un sistema de vacío de 2 etapas utiliza dos etapas de compresión en serie dentro de una misma bomba. El gas aspirado pasa primero por una etapa de bajo vacío y luego es transferido a una segunda etapa de alto vacío, donde se comprime aún más antes de ser expulsado. Esta configuración permite que la bomba alcance niveles de vacío significativamente más profundos (presiones más bajas) que una bomba de una sola etapa. Una bomba de dos etapas puede alcanzar presiones mucho más cercanas al vacío total, típicamente hasta alrededor de 4.5 x 10-2 Torr o incluso más bajas dependiendo de la tecnología base. Son más adecuadas para aplicaciones que requieren un vacío más profundo, como ciertos tipos de hornos de vacío, fabricación de semiconductores, procesos de liofilización y laboratorios que necesitan vacíos más exigentes. Aunque son más caras y complejas debido a las etapas adicionales, el mayor coste se justifica por su capacidad de rendimiento.
Es importante notar que ni las bombas de 1 ni las de 2 etapas (en la mayoría de las tecnologías de desplazamiento positivo) son capaces de alcanzar los niveles de vacío ultra-alto que se logran con bombas de otro tipo, como las turbomoleculares o de difusión, que operan en rangos de presión mucho más bajos y a menudo se usan en sistemas de vacío de 3 etapas o más, donde una bomba de 1 o 2 etapas actúa como bomba de respaldo para pre-evacuar el sistema.
Aquí tienes un cuadro comparativo que resume las diferencias clave:
| Aspecto | Sistema de Vacío de 1 Etapa | Sistema de Vacío de 2 Etapas |
|---|---|---|
| Diseño | Una etapa de compresión, más sencillo | Dos etapas de compresión en serie, más complejo |
| Nivel de Vacío | Limitado a bajo/medio vacío (presiones más altas) | Alcanza vacío más profundo (presiones más bajas, ej. ~4.5 x 10⁻² Torr) |
| Aplicaciones Típicas | Envasado básico, desgasificación simple, laboratorios básicos | Hornos de vacío, fabricación de semiconductores, liofilización, laboratorios exigentes |
| Coste y Mantenimiento | Generalmente más asequible y fácil de mantener | Más caro y complejo, pero justifica el mayor rendimiento |
| Limitaciones | No apto para aplicaciones que requieren vacío profundo | No alcanza niveles de vacío ultra-alto sin bombas adicionales (ej. turbomolecular) |
Bombas de Vacío Específicas para Laboratorio
En el entorno de un laboratorio científico, el control preciso de la presión es fundamental para una multitud de experimentos y procesos. Las bombas de vacío de laboratorio están diseñadas específicamente para estas necesidades, ofreciendo niveles de vacío controlados en volúmenes relativamente pequeños y a menudo manejando vapores químicos. Un dispositivo clave en este contexto es la bomba de vacío de laboratorio, que elimina aire y otros gases de un recipiente cerrado para crear una atmósfera de baja presión.
Las bombas de laboratorio son esenciales para tareas como la filtración al vacío, donde se acelera la separación de sólidos y líquidos; la desgasificación de líquidos, eliminando gases disueltos que pueden afectar la pureza o los resultados; la evaporación rotatoria y el secado al vacío, permitiendo concentrar soluciones o secar muestras a bajas temperaturas para evitar su degradación; y la manipulación de muestras en atmósferas controladas, creando entornos libres de oxígeno u otros gases reactivos.
Los tipos de bombas de vacío más comunes en laboratorios incluyen:
- Bomba de Diafragma: Ideal para vacío bajo a moderado. Utiliza un diafragma flexible impulsado por un mecanismo que crea succión y compresión. Son muy resistentes a productos químicos corrosivos, lo que las hace excelentes para aplicaciones donde se manipulan sustancias agresivas. Tienen bajo mantenimiento al no usar aceite en la cámara de bombeo.
- Bomba Rotativa de Paletas: Muy popular en laboratorios para alcanzar vacíos más profundos que las de diafragma. Utilizan paletas que giran en un cilindro. Generalmente son lubricadas con aceite, lo que les permite lograr mejor vacío, pero el aceite puede contaminarse con vapores químicos. Requieren mantenimiento regular del aceite.
- Bomba Turbomolecular: Utilizada para alcanzar vacío extremadamente alto. Funciona con rotores que giran a muy alta velocidad, impulsando las moléculas de gas hacia la salida. Son costosas y sensibles a partículas o condensados, requiriendo una bomba de respaldo (generalmente de paletas o diafragma) para pre-evacuar el sistema antes de que puedan operar eficientemente. Son fundamentales en investigación avanzada y aplicaciones sensibles a la contaminación.
- Bomba de Vacío de Pistón: Similar en principio a las de diafragma pero con un pistón sólido moviéndose en un cilindro. Son versátiles para vacíos moderados, ofrecen buena durabilidad y resistencia al desgaste.
Al elegir una bomba de vacío para laboratorio, se deben considerar el nivel de vacío requerido, la compatibilidad con los productos químicos que se manejarán (para evitar corrosión o degradación de la bomba), la velocidad de bombeo necesaria para evacuar el volumen deseado en un tiempo razonable, y los requisitos de mantenimiento.
Preguntas Frecuentes sobre Bombas de Vacío
A continuación, respondemos algunas preguntas comunes relacionadas con el diagnóstico y funcionamiento de las bombas de vacío:
¿Por qué mi bomba de vacío hace un ruido inusual?
Un aumento o cambio en el ruido suele indicar desgaste interno. Puede deberse a rodamientos que necesitan lubricación o reemplazo, paletas desgastadas que rozan el estator (en bombas de paletas), problemas en el motor, o incluso la presencia de contaminantes dentro de la bomba. Es una señal de que se requiere una inspección y posible mantenimiento.
Mi proceso de vacío tarda más que antes, ¿qué podría estar fallando?
Los tiempos de proceso extendidos generalmente apuntan a una reducción en la velocidad de bombeo o a fugas en el sistema. La causa más probable es la obstrucción de filtros, acumulación de suciedad o condensado dentro de la bomba, desgaste interno que reduce la eficiencia de sellado, o una fuga en alguna parte del sistema conectado a la bomba (juntas, válvulas, conexiones).
¿Qué causa que una bomba de vacío se sobrecaliente?
El sobrecalentamiento puede ser causado por ventilación insuficiente (entradas de aire bloqueadas), operación continua bajo una carga excesiva, bombeo de gases no condensables en grandes cantidades (en bombas lubricadas), un motor defectuoso, o el uso de la bomba en condiciones ambientales o de proceso para las que no está diseñada. Verificar la ventilación es el primer paso.
Mi bomba de vacío no enciende, ¿es grave?
No necesariamente. Comienza revisando los fusibles y la fuente de alimentación. Si los fusibles se queman repetidamente o el problema persiste, podría haber un problema con el motor de arranque, el cableado o el motor mismo, lo cual requeriría la intervención de un técnico.
¿Cuál es la diferencia principal entre una bomba de vacío de 1 etapa y una de 2 etapas?
La diferencia fundamental es el nivel de vacío que pueden alcanzar. Una bomba de 2 etapas puede lograr un vacío mucho más profundo (presiones más bajas) que una de 1 etapa, debido a que el gas pasa por dos ciclos de compresión en serie. Las bombas de 2 etapas son más complejas y caras pero necesarias para aplicaciones que requieren un vacío más alto.
¿Qué tipo de bomba de vacío es mejor para un reactor químico en laboratorio?
Depende de los requisitos específicos del proceso químico. Si se manipulan vapores corrosivos y se necesita un vacío bajo a medio, una bomba de diafragma resistente a químicos es una excelente opción. Si se requiere un vacío más profundo para evaporación o secado, una bomba rotativa de paletas (con el aceite adecuado y mantenimiento) o una bomba de pistón podrían ser adecuadas. Para vacío muy alto, se necesitaría una bomba turbomolecular con una bomba de respaldo.
Conclusión
El diagnóstico temprano de problemas en tu bomba de vacío es clave para evitar costosas averías y mantener la eficiencia de tus procesos. Prestar atención a los ruidos, los tiempos de operación, la temperatura y el comportamiento al arrancar te permitirá identificar las señales de alerta a tiempo. Conocer los diferentes tipos de bombas y sus características, así como la distinción entre bombas de 1 y 2 etapas, te ayudará a comprender mejor el funcionamiento de tu equipo y a seleccionar la bomba adecuada para cada aplicación. Implementar un programa de mantenimiento preventivo basado en estas observaciones es la mejor estrategia para asegurar una larga vida útil y un rendimiento óptimo de tus sistemas de vacío.
