Medir y Ajustar Bloques en AutoCAD

Los bloques en AutoCAD son elementos fundamentales para la eficiencia y la organización en cualquier proyecto de diseño. Permiten reutilizar geometrías complejas, mantener la coherencia en el dibujo y reducir el tamaño del archivo. Sin embargo, trabajar con bloques a menudo requiere saber cómo verificar sus dimensiones o cómo adaptar su tamaño a diferentes necesidades dentro del dibujo. Entender cómo medir un bloque existente o cómo escalar una instancia de bloque es una habilidad esencial para cualquier usuario de AutoCAD que busque precisión y flexibilidad.

Cómo Medir las Dimensiones de un Bloque

Medir un bloque en AutoCAD no siempre es tan simple como medir una línea o un círculo individual, ya que el bloque es tratado como un único objeto. Sin embargo, AutoCAD ofrece varias herramientas potentes que te permiten obtener la información dimensional que necesitas, ya sea la distancia entre dos puntos, el tamaño total del contorno o propiedades más detalladas.

Usando el Comando DIST (Distancia)

El comando DIST (o DI en su alias) es la herramienta más básica para medir la distancia lineal entre dos puntos en tu dibujo. Aunque mide puntos, puedes usarlo para medir distancias clave dentro de un bloque o entre puntos específicos de un bloque y otros objetos.

1. Activa el comando escribiendo DIST en la línea de comandos y presionando Enter, o seleccionándolo desde la pestaña Inicio > panel Utilidades > Medir > Distancia.
2. La línea de comandos te pedirá que especifiques el primer punto. Puedes usar las referencias a objetos (Osnaps) para seleccionar puntos precisos dentro del bloque (como esquinas, centros, puntos finales, etc.). Acércate al bloque y utiliza los Osnaps para seleccionar el punto deseado.
3. Luego, te pedirá el segundo punto. Selecciona el otro punto de interés, nuevamente usando Osnaps si es necesario.
4. AutoCAD mostrará en la línea de comandos la distancia 3D y 2D, así como el ángulo en el plano XY y desde el plano XY. Esta es una forma directa de verificar distancias específicas, como el largo o ancho principal de una parte del bloque.

Esta herramienta es útil para verificar distancias puntuales, pero no te dará automáticamente las dimensiones totales del bloque.

Usando el Comando MEASUREGEOM (Medir Geometría)

El comando MEASUREGEOM (o MEASUREGEOM completo en la línea de comandos, o desde la pestaña Inicio > panel Utilidades > Medir) es una herramienta más versátil que permite medir distancia, radio, ángulo, área y volumen. Para medir la distancia o el tamaño general de un bloque, puedes usar la opción Distancia.

1. Activa el comando escribiendo MEASUREGEOM y presionando Enter.
2. Selecciona la opción 'Distancia' (D y Enter).
3. Especifica el primer punto usando Osnaps en el bloque.
4. Especifica el segundo punto usando Osnaps en el bloque.
5. La línea de comandos mostrará la información de distancia, similar al comando DIST.

Aunque similar a DIST para medir entre dos puntos, MEASUREGEOM tiene otras opciones valiosas. Por ejemplo, puedes usar la opción 'Área' para medir el área de un contorno definido dentro del bloque (si entras en el Editor de Bloques) o el área de un objeto simple dentro del bloque.

Consultando las Propiedades del Bloque

La forma más rápida y común de obtener una idea general del tamaño de un bloque insertado es consultando su paleta de PROPERTIES (Propiedades). Esta paleta muestra información detallada sobre el objeto seleccionado, incluyendo su posición, rotación y, crucialmente, sus factores de escala y las dimensiones de su contorno delimitador (Bounding Box).

1. Selecciona la instancia del bloque en tu dibujo.
2. Abre la paleta de Propiedades. Puedes hacerlo escribiendo PROPERTIES (o PR) y presionando Enter, o seleccionando un objeto y haciendo clic derecho > Propiedades.
3. En la paleta de Propiedades, busca la sección 'Geometría'.
4. Aquí verás las coordenadas del punto de inserción y, lo que es más relevante para medir su tamaño, los valores de 'Escala X', 'Escala Y' y 'Escala Z'.
5. También verás la sección 'Límites' (o 'Extents'). Aquí se muestran las coordenadas X, Y, Z mínimas y máximas del contorno que encierra el bloque.
6. Para obtener las dimensiones del contorno delimitador, simplemente resta el valor mínimo del valor máximo para cada eje (Máximo X - Mínimo X = Ancho total; Máximo Y - Mínimo Y = Alto total; Máximo Z - Mínimo Z = Profundidad total).

Esta es una excelente manera de obtener las dimensiones totales del espacio que ocupa el bloque en el dibujo, teniendo en cuenta los factores de escala aplicados. Sin embargo, no te da las dimensiones de elementos internos específicos del bloque.

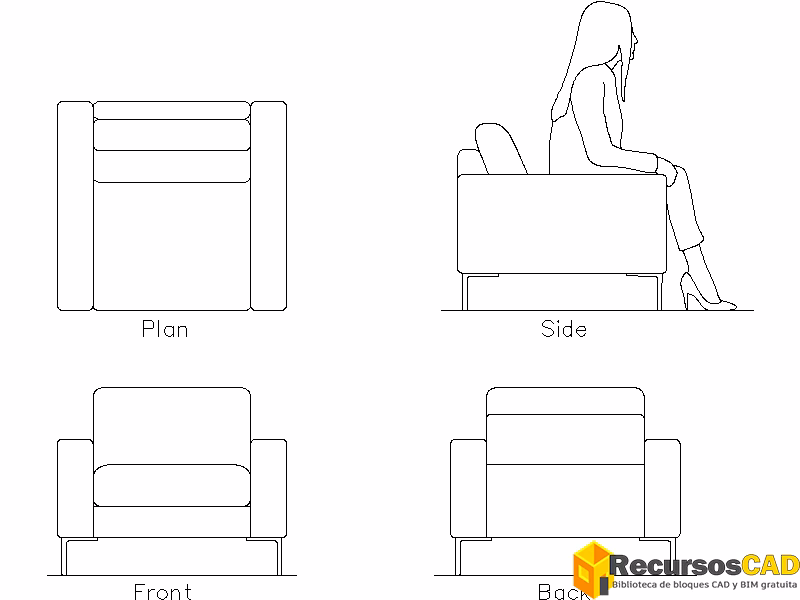

Ajustando el Tamaño de un Bloque (Escalar)

Una vez que has medido un bloque y determinado que necesitas modificar su tamaño en tu dibujo, el comando SCALE es la herramienta principal que utilizarás. Este comando te permite cambiar el tamaño de uno o varios objetos (incluyendo bloques) de manera proporcional o utilizando una referencia.

Usando el Comando SCALE (Escala)

El comando SCALE (o SC en su alias) te permite agrandar o reducir objetos seleccionados uniformemente desde un punto base.

1. Activa el comando escribiendo SCALE en la línea de comandos y presionando Enter, o seleccionándolo desde la pestaña Inicio > panel Modificar > Escala.
2. La línea de comandos te pedirá que Selecciones objetos. Haz clic en la instancia del bloque que deseas escalar y presiona Enter.
3. Ahora te pedirá que Especifica punto base. Este es el punto alrededor del cual el objeto se escalará. Puede ser una esquina del bloque, su centro, o cualquier otro punto relevante. Haz clic para seleccionarlo.
4. Finalmente, te pedirá que Especifica factor de escala o [Copia/Referencia]. Aquí tienes dos opciones principales:

Escalar usando un Factor de Escala

Esta es la forma más directa si sabes cuánto más grande o más pequeño quieres que sea el bloque en relación con su tamaño actual. Un factor de escala mayor que 1 agrandará el objeto; un factor entre 0 y 1 lo reducirá.

5. Escribe el factor de escala deseado (por ejemplo, 2 para el doble de tamaño, 0.5 para la mitad del tamaño) y presiona Enter.

El bloque se redimensionará instantáneamente desde el punto base que especificaste.

Escalar usando una Referencia

Esta opción es increíblemente útil cuando no conoces el factor de escala exacto, pero sí sabes la longitud que una parte específica del bloque *debería* tener después de escalarlo. Por ejemplo, si sabes que una línea dentro del bloque mide actualmente 5 unidades, pero necesitas que mida 10 unidades.

5. En lugar de escribir un factor, escribe R para la opción Referencia y presiona Enter.
6. La línea de comandos te pedirá que Especifica longitud de referencia. Puedes especificar esta longitud de dos maneras:
• Haciendo clic en dos puntos en el bloque que definan la longitud actual (por ejemplo, los extremos de la línea que mide 5 unidades).
• Escribiendo la longitud actual conocida (5 en nuestro ejemplo) y presionando Enter.
7. Luego te pedirá que Especifica nueva longitud. Puedes especificar esta nueva longitud de dos maneras:
• Haciendo clic en dos puntos en tu dibujo que definan la nueva longitud deseada (por ejemplo, la distancia entre dos paredes).
• Escribiendo la nueva longitud deseada (10 en nuestro ejemplo) y presionando Enter.

AutoCAD calculará automáticamente el factor de escala necesario para que la longitud de referencia se convierta en la nueva longitud especificada y aplicará ese factor a todo el bloque.

Es crucial entender que el comando SCALE aplicado a una *instancia* de bloque solo afecta a esa copia específica del bloque en el dibujo. No modifica la definición original del bloque. Si insertas una nueva copia del mismo bloque, se insertará con su tamaño original (o el tamaño definido por la unidad del bloque y la unidad del dibujo).

Escalado No Uniforme a través de Propiedades

Aunque el comando SCALE por defecto aplica un escalado uniforme (el mismo factor en X, Y, y Z), puedes escalar un bloque de forma no uniforme modificando sus propiedades. Después de seleccionar el bloque y abrir la paleta de Propiedades (PR), puedes cambiar individualmente los valores en 'Escala X', 'Escala Y' y 'Escala Z' bajo la sección 'Geometría'. Por ejemplo, puedes poner Escala X = 2 y Escala Y = 1 para estirar el bloque en la dirección X sin cambiar su tamaño en Y. Sin embargo, el escalado no uniforme puede causar problemas con la visualización de ciertos objetos o atributos dentro del bloque y generalmente no es una práctica recomendada a menos que sea estrictamente necesario.

Consideraciones Adicionales

Al trabajar con bloques, especialmente al medir o escalar, ten en cuenta lo siguiente:

• Unidades: Asegúrate de que las unidades del bloque y las unidades de tu dibujo sean coherentes. Una discrepancia en las unidades es una causa común de que los bloques se inserten con un tamaño inesperado. Puedes verificar las unidades del dibujo con el comando UNITS. Las unidades de un bloque se definen generalmente cuando se crea o se inserta.
• Bloques Anidados: Si un bloque contiene otros bloques (bloques anidados), escalar el bloque principal escalará también los bloques anidados dentro de él.
• Atributos: Al escalar un bloque, la altura del texto de los atributos asociados también se escalará proporcionalmente.
• Editor de Bloques: Si necesitas medir o modificar la geometría *dentro* de la definición del bloque (no solo una instancia en el dibujo), debes usar el Editor de Bloques (comando BEDIT o doble clic en el bloque). Dentro del editor, puedes medir o escalar los objetos constituyentes del bloque, lo que afectará a todas las instancias del bloque en el dibujo (después de guardar los cambios en el editor). Esto es diferente a escalar una instancia específica en el espacio modelo.

Herramientas para Medir Bloques

Aquí tienes un resumen de las herramientas de medición y para qué son más adecuadas al trabajar con bloques:

Preguntas Frecuentes sobre Bloques

Aquí respondemos algunas preguntas comunes relacionadas con la medición y escalado de bloques en AutoCAD:

¿Afecta escalar una instancia de bloque al bloque original o a otras instancias?
No, cuando utilizas el comando SCALE en una instancia de bloque en tu dibujo, solo modificas esa copia específica. La definición original del bloque permanece sin cambios, y cualquier otra instancia insertada previamente o posteriormente mantendrá su tamaño original (o el tamaño dictado por las unidades).

¿Puedo escalar un bloque de forma diferente en diferentes direcciones (no uniforme)?
Sí, puedes lograr un escalado no uniforme seleccionando la instancia del bloque y modificando los valores 'Escala X', 'Escala Y' y 'Escala Z' en la paleta de Propiedades (PR). Sin embargo, ten cuidado, ya que esto puede distorsionar la geometría y la apariencia de los objetos y atributos dentro del bloque.

¿Cómo sé las unidades con las que se creó un bloque?
Idealmente, la persona que creó el bloque debería informarte de las unidades. Si no lo sabes, puedes intentar insertarlo en un dibujo con unidades conocidas y medir una dimensión que esperas que tenga un valor específico (por ejemplo, si es un mueble de 1 metro de ancho, insértalo en un dibujo en metros y mide; si mide 1000, probablemente fue creado en milímetros). También puedes abrir el bloque en el Editor de Bloques (BEDIT) y medir elementos internos para deducir las unidades.

Mi bloque se inserta con un tamaño incorrecto, ¿por qué?
La causa más común es una discrepancia entre las unidades con las que se creó el bloque y las unidades del dibujo en el que lo estás insertando. AutoCAD a menudo intenta escalar automáticamente basándose en la configuración de unidades de ambos archivos, pero si no están configuradas correctamente o si hay ambigüedad, el resultado puede ser inesperado. Verifica la configuración de unidades de tu dibujo (UNITS) y, si es posible, la del dibujo original del bloque.

¿Es mejor escalar un bloque o redefinirlo en el Editor de Bloques?
Depende de lo que quieras lograr. Si solo necesitas que una *instancia específica* del bloque tenga un tamaño diferente en tu dibujo actual, usa el comando SCALE en esa instancia. Si necesitas que *todas las instancias* de ese bloque (tanto las existentes como las futuras) tengan un tamaño diferente, entonces debes abrir el bloque en el Editor de Bloques (BEDIT), escalar la geometría *dentro* del editor y guardar los cambios. Redefinir el bloque afectará globalmente a todas sus inserciones.

Dominar las técnicas para medir y escalar bloques en AutoCAD te proporcionará un control mucho mayor sobre tus dibujos. Podrás verificar la precisión de los elementos reutilizados y adaptar rápidamente los componentes a los requisitos cambiantes de tu diseño. Incorporar estos comandos en tu flujo de trabajo no solo mejorará la exactitud, sino que también aumentará significativamente tu eficiencia en AutoCAD.

Ya sea utilizando DIST o MEASUREGEOM para mediciones rápidas, consultando las PROPERTIES para el contorno general, o empleando el comando SCALE con un factor o por referencia para ajustar el tamaño, estas herramientas son indispensables. Practicar con ellas te hará sentir más cómodo y ágil al gestionar los bloques en tus proyectos.
