Insertar Elementos (Bloques) en AutoCAD

Insertar elementos en tus dibujos de AutoCAD es una habilidad fundamental que te permite reutilizar diseños, acelerar tu flujo de trabajo y mantener la consistencia en tus proyectos. Estos elementos suelen ser lo que en AutoCAD llamamos bloques: colecciones de objetos que se combinan en una única entidad nombrada. Ya sea que necesites añadir mobiliario, equipos, símbolos o cualquier otro componente repetitivo, dominar la inserción de bloques es clave.

Los bloques pueden existir dentro de tu dibujo actual, habiendo sido definidos previamente, o pueden ser archivos de dibujo (.dwg) externos que insertas como bloques. La flexibilidad de este sistema te permite crear librerías de componentes estándar a los que puedes acceder fácilmente desde cualquier proyecto.

¿Cómo Insertar un Bloque Existente en tu Dibujo?

Si el bloque que deseas insertar ya ha sido definido o utilizado anteriormente en tu dibujo, el proceso es bastante directo. AutoCAD mantiene un registro de los bloques disponibles en el archivo actual, incluso si ya no hay instancias visibles de ellos en el espacio de modelo.

La forma más común de acceder a estos bloques es a través de la cinta de opciones (Ribbon). Dirígete a la pestaña Inicio (Home). Dentro de esta pestaña, encontrarás el panel llamado Bloque (Block). Aquí hay un menú desplegable con el nombre Insertar (Insert).

Al expandir este menú, verás una lista de los bloques que han sido insertados o definidos en el dibujo actual. Simplemente haz clic en el nombre del bloque que deseas insertar, por ejemplo, si estás siguiendo un tutorial, podrías seleccionar un bloque llamado "Refrigerator" o "Furniture-Chair-Swivel" si estuvieran disponibles en tu archivo.

Una vez que seleccionas el bloque del menú desplegable, AutoCAD te pedirá que especifiques el punto de inserción en el área de dibujo. Este punto es la referencia que AutoCAD usa para colocar el bloque. La posición de este punto base fue definida cuando el bloque se creó o se insertó por primera vez desde un archivo externo. Mueve el cursor al lugar deseado y haz clic para colocar la primera instancia del bloque.

Uso del Comando INSERT y el Cuadro de Diálogo

Para tener un mayor control sobre el proceso de inserción, o para acceder a opciones que no están disponibles en el menú desplegable rápido, puedes utilizar el comando INSERT completo. Puedes iniciar este comando de dos maneras:

1. En el menú desplegable Insertar del panel Bloque, haz clic en la opción Más Opciones (More Options) en la parte inferior.
2. Escribe I en la línea de comandos y presiona Enter. 'I' es el alias de teclado para el comando INSERT.

Ambas acciones abrirán el cuadro de diálogo Insertar. Este cuadro de diálogo te proporciona un control detallado sobre la inserción:

• Nombre (Name): Un menú desplegable donde puedes seleccionar el bloque a insertar de la lista de bloques disponibles en el dibujo actual.
• Navegar (Browse): Este botón es crucial para insertar un archivo .dwg externo como un bloque en tu dibujo actual. Al hacer clic, se abrirá una ventana del explorador de archivos para que localices el archivo .dwg deseado.
• Punto de Inserción (Insertion Point): Por defecto, está marcada la opción "Especificar en pantalla" (Specify On-screen), lo que te permite hacer clic en el área de dibujo para colocar el bloque. Puedes desmarcarla e introducir coordenadas X, Y, Z específicas si lo prefieres.
• Factor de Escala (Scale): También por defecto, "Especificar en pantalla" está marcada. Puedes desmarcarla e introducir valores numéricos para los factores de escala X, Y y Z. Es común usar la misma escala en X, Y y Z para mantener la proporción (escala uniforme). Sin embargo, puedes aplicar escalas diferentes (escala no uniforme) o incluso escalas negativas. Una escala de -1 en un eje (por ejemplo, X) volteará o reflejará el bloque a lo largo de ese eje, sin cambiar su tamaño.
• Rotación (Rotation): Por defecto, "Especificar en pantalla" te permite rotar el bloque visualmente con el cursor después de especificar el punto de inserción. Puedes desmarcarla e introducir directamente un ángulo de rotación en grados.
• Unidad del Bloque (Block Unit): Muestra las unidades definidas en el archivo fuente del bloque.
• Explotar (Explode): Si marcas esta opción, el bloque se insertará como objetos individuales (líneas, arcos, círculos, etc.) en lugar de como una única entidad de bloque. Generalmente, no se recomienda explotar bloques al insertar, ya que pierdes los beneficios de usar bloques.

Una vez que configuras las opciones deseadas en el cuadro de diálogo Insertar, haz clic en Aceptar (OK). Luego, si seleccionaste "Especificar en pantalla" para el punto de inserción, escala o rotación, sigue las indicaciones en la línea de comandos o en el cursor para finalizar la colocación del bloque.

Insertar Archivos DWG Externos como Bloques

Una de las funcionalidades más potentes del comando INSERT es la capacidad de traer un archivo .dwg completo y tratarlo como un único bloque en tu dibujo actual. Esto es ideal para incorporar diseños estándar, detalles típicos o componentes de librerías de fabricantes.

Para hacer esto, inicia el comando INSERT (escribiendo `I` Enter o usando Más Opciones) y haz clic en el botón Navegar (Browse) en el cuadro de diálogo Insertar. Busca el archivo .dwg que quieres insertar en tu sistema de archivos y selecciónalo. Haz clic en Abrir (Open).

El nombre del archivo seleccionado aparecerá en el campo "Nombre" del cuadro de diálogo Insertar. Ahora puedes ajustar las opciones de punto de inserción, escala y rotación como lo harías con un bloque interno.

Por ejemplo, si quieres insertar una mesa de dibujo que está guardada como un archivo .dwg separado (`Furniture-Drafting Table.dwg`), usarías Navegar, seleccionarías ese archivo y luego ajustarías la rotación a 180 grados si necesitas que esté orientada de cierta manera. Luego, especificarías el punto de inserción en tu dibujo.

Ajustando la Posición Después de la Inserción

Aunque el comando INSERT te permite colocar el bloque con un punto base y una rotación inicial, a menudo necesitarás ajustar su posición exacta utilizando herramientas de edición. Es muy común insertar un bloque cerca de su ubicación final y luego usar comandos como DESPLAZA (MOVE), GIRA (ROTATE) o SIMETRÍA (MIRROR) para colocarlo con precisión.

Por ejemplo, si insertas una silla giratoria (`Furniture-Chair-Swivel`) para una mesa, podrías insertarla cerca del escritorio y luego usar el comando DESPLAZA. Podrías seleccionar el centro geométrico del asiento de la silla como punto base para el desplazamiento y moverlo a lo largo de una línea de referencia (quizás utilizando Rastreo Polar a 45 grados) para centrarla perfectamente con el escritorio.

De manera similar, si insertas una mesa de dibujo, puede que necesites colocarla inicialmente y luego usar el comando DESPLAZA, seleccionando una esquina específica de la mesa como punto base para ajustarla precisamente contra una pared o al lado de otro mueble.

La combinación de la inserción inicial con las herramientas de modificación es una práctica estándar para lograr la colocación precisa de los bloques.

Problemas Comunes al Insertar Archivos DWG como Bloques

A veces, al insertar un archivo .dwg externo como bloque, puedes encontrarte con comportamientos inesperados, como que el punto de inserción esté muy lejos del objeto o que el bloque tenga un color que no coincide con la capa donde lo insertas. Estos problemas suelen deberse a cómo se configuró el archivo .dwg original.

El Punto Base está Lejos del Objeto

Cuando insertas un archivo .dwg como bloque, AutoCAD utiliza el punto de origen (0,0) de ese archivo como el punto base de inserción del bloque. Si los objetos en el archivo .dwg original están dibujados muy lejos del origen 0,0, el punto base del bloque insertado también estará lejos de los objetos que lo componen.

Para solucionar esto, debes modificar el archivo .dwg original que estás usando como bloque. Ábrelo por separado en AutoCAD. Luego, utiliza el comando DESPLAZA (MOVE). Selecciona todos los objetos que forman el bloque. Como punto base para el desplazamiento, selecciona el punto dentro del objeto que deseas que sea el punto base del bloque (por ejemplo, el centro geométrico de una mesa, una esquina de un mueble, etc.). Como segundo punto de desplazamiento, en lugar de hacer clic, escribe `#0,0` y presiona Enter. El prefijo `#` te permite introducir coordenadas absolutas. Esto moverá el punto base que seleccionaste al origen 0,0 del archivo .dwg. Guarda y cierra el archivo. La próxima vez que lo insertes como bloque, el punto base estará donde lo moviste.

El Bloque Tiene un Color Inesperado

Otro problema común es que el bloque insertado no adopte las propiedades (como el color) de la capa en la que lo colocas. Esto ocurre si los objetos dentro del archivo .dwg original (el que usas como bloque) no están en la Capa 0.

Si los objetos dentro de un bloque están en cualquier capa que no sea la Capa 0 en el archivo fuente, el bloque insertado conservará las propiedades de esa capa original, sin importar en qué capa lo insertes en el dibujo de destino. Por ejemplo, si una mesa en el archivo `Furniture-Desk.dwg` está en una capa llamada "A-Walls" que es de color blanco, al insertar ese bloque en una capa "A-Furniture" que es de color cian, la mesa insertada seguirá apareciendo en blanco.

La solución es abrir el archivo .dwg original del bloque, seleccionar todos los objetos que lo componen y cambiar su capa a Capa 0. La Capa 0 tiene una propiedad especial: los objetos en ella adoptarán las propiedades (Color, Tipo de línea, Grosor de línea) de la capa en la que se inserta el bloque que los contiene. Esto se conoce como "Por Capa" (By Layer).

Guarda y cierra el archivo .dwg modificado. Cuando lo insertes de nuevo, el bloque adoptará correctamente las propiedades de la capa de destino.

Nota sobre el color: En AutoCAD, el color "Blanco" (color 7) se muestra como blanco sobre fondo negro y como negro sobre fondo blanco para asegurar visibilidad. Sin embargo, al imprimir, el color 7 siempre imprime como negro. Por ello, es una práctica común usar el color "Por Capa" y asignar colores a las capas, con la Capa 0 generalmente configurada con el color "Blanco" para que los bloques en esa capa adopten el color de la capa de inserción.

Propiedades Por Objeto vs. Por Capa

Aunque la recomendación general es que los objetos dentro de un bloque estén en la Capa 0 y tengan propiedades "Por Capa", puede haber casos excepcionales. Por ejemplo, quizás quieras que un tipo de línea o un grosor de línea específico de un bloque sea siempre el mismo, sin importar en qué capa se inserte. En esos casos, puedes abrir el archivo .dwg original del bloque, seleccionar los objetos y, en el panel Propiedades (Ctrl+1), establecer el Tipo de línea (Linetype) o el Grosor de línea (Lineweight) a un valor específico en lugar de "Por Capa". El color, sin embargo, casi siempre debe dejarse "Por Capa" (poniendo los objetos en la Capa 0) para asegurar que el bloque se visualice correctamente en diferentes capas.

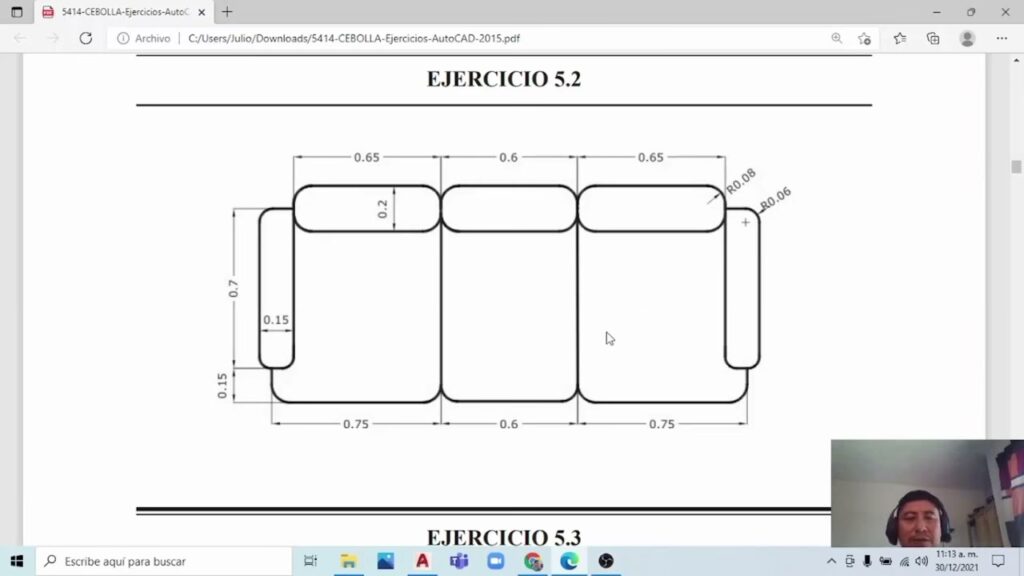

Cómo Insertar una Silla en AutoCAD

Basándonos en la información proporcionada, insertar una silla en AutoCAD sigue exactamente el mismo procedimiento que cualquier otro bloque. Si la silla ya está definida como un bloque en tu dibujo actual (quizás con un nombre como "Furniture-Chair-Swivel"), puedes seleccionarla directamente del menú desplegable Insertar en la pestaña Inicio. Si la silla es un archivo .dwg separado (por ejemplo, `Silla.dwg`), usarías el botón Navegar en el cuadro de diálogo Insertar para localizar y seleccionar ese archivo.

Una vez seleccionada la silla, especificarías el punto de inserción, ajustarías la escala y la rotación si es necesario, y harías clic para colocarla. Luego, podrías usar el comando DESPLAZA para centrarla o posicionarla con precisión junto a una mesa o escritorio, como se describió anteriormente.

Cómo Insertar una Librería en AutoCAD

Aunque el texto de referencia no menciona específicamente cómo insertar una librería, el método es idéntico al de insertar una silla, una mesa o cualquier otro elemento. Necesitarías tener la librería definida como un bloque dentro de tu dibujo actual o tener su diseño guardado como un archivo .dwg separado.

Para insertar la librería, iniciarías el comando INSERT. Si la librería es un bloque interno, la seleccionarías del menú desplegable o del cuadro de diálogo por su nombre. Si es un archivo .dwg externo (`Libreria.dwg`), usarías el botón Navegar para encontrar ese archivo. Después de seleccionarla, seguirías los pasos para especificar el punto de inserción, la escala y la rotación, y luego la colocarías en tu dibujo. Como con cualquier otro bloque, podrías usar herramientas de modificación como DESPLAZA o GIRA para refinar su posición.

Tabla Comparativa: Métodos de Inserción

Comprender las diferencias entre los tipos de bloques te ayuda a elegir el método de inserción más eficiente:

Preguntas Frecuentes sobre la Inserción de Bloques

¿Puedo insertar un bloque y escalarlo al mismo tiempo?

Sí. En el cuadro de diálogo Insertar, puedes desmarcar la opción "Especificar en pantalla" para el Factor de Escala e introducir valores numéricos directamente antes de colocar el bloque.

¿Cómo puedo girar un bloque mientras lo inserto?

En el cuadro de diálogo Insertar, puedes desmarcar la opción "Especificar en pantalla" para Rotación e introducir el ángulo deseado. Si dejas la opción marcada, después de especificar el punto de inserción, podrás girar el bloque visualmente con el cursor o escribiendo el ángulo en la línea de comandos.

¿Qué significa que un bloque esté en la Capa 0 en el archivo fuente?

Significa que los objetos dentro de ese bloque adoptarán las propiedades (color, tipo de línea, grosor de línea) de la capa en la que insertes el bloque en tu dibujo actual. Es una práctica recomendada para la mayoría de los bloques.

Inserté un archivo DWG como bloque, pero el punto de inserción está muy lejos de los objetos. ¿Por qué?

Esto sucede porque el punto de origen (0,0) del archivo DWG original está muy lejos de los objetos dibujados en él. Para solucionarlo, abre el archivo DWG original y mueve los objetos para que el punto que quieres usar como base del bloque quede en el origen 0,0.

Inserté un bloque pero no tiene el color de la capa donde lo puse. ¿Cómo lo arreglo?

Abre el archivo DWG original del bloque. Selecciona todos los objetos dentro y cambia su capa a Capa 0. Guarda el archivo. El bloque insertado en otros dibujos ahora debería adoptar el color de la capa de inserción.

¿Necesito tener el archivo DWG de una librería guardado para poder insertarla?

Sí, si la librería no está ya definida como un bloque dentro de tu dibujo actual, deberás tener el diseño de la librería guardado como un archivo DWG separado para poder insertarlo como un bloque utilizando la opción Navegar.

Conclusión

La inserción de bloques es una herramienta increíblemente valiosa en AutoCAD que simplifica la creación de dibujos complejos y repetitivos. Ya sea que insertes elementos comunes como una silla, una mesa, una librería o componentes más técnicos, el proceso general a través del comando INSERT y el cuadro de diálogo asociado te brinda todo el control que necesitas. Comprender conceptos como el punto base, la escala, la rotación y la importancia de la capa 0 y el origen (0,0) en los archivos fuente te permitirá manejar los bloques de manera eficiente y solucionar problemas comunes, haciendo que tus diseños sean más limpios, manejables y profesionales.
